大片免费在线观看视频 I 欧美另类在线制服丝袜国产 I 国产精品视频免费丝袜 I 四虎永久在线精品无码视频 I 一级黄色毛片a I 性xxxxx大片免费视频 I 人人澡人人爱 I 亚洲日韩看片无码电影 I 亚洲久久视频 I 手机在线看片你懂得 I 精品无码久久久久成人漫画 I 久久人妻av中文字幕 I 欧美阿v高清资源在线 I se94se欧美 I 亚洲国产欧美日韩另类 I 日韩亚洲欧美在线观看 I 亚洲中文字幕无码爆乳 I 小伸进好爽在线观看 I 久久久综合久久 I 午夜色综合 I 欧美黄绝喷潮片 I 天天爽天天射 I 91在线视频免费播放 I 亚洲无av码在线中文字幕 I 成年动漫18禁无码3d动漫 I 男女生羞羞视频 I 免费观看女人高潮视频软件 I 又色又爽又激情的59视频 I 国产成人无码网站 I 美女爱爱爱 I 网站黄色在线免费观看 I 亚洲精品久久久久久动漫器材一区 I 欧美丰满熟妇xxxx性ppx人

隨著時代進步與發展，人民的生活水平不斷提高，城市中的固體廢棄物的數量也在不斷增加，固體廢棄物污染嚴重，破壞環境對環境造成嚴重污染。固體廢物分為三大類：一般固體廢物、城市生活垃圾和危險廢物。為更好合理處理固廢與回收利用，對固廢的研究檢測越來越重視。

文章中采用實驗加熱板對固廢進行預處理，消解后測定金屬元素含量的影響，為分析重金屬元素合理規劃固廢提供實踐，實驗加熱板加熱升溫快速，操作簡單。

實驗操作

一、實驗設備

實驗加熱板（HT-300，格丹納公司）；

聚四氟乙烯坩堝。

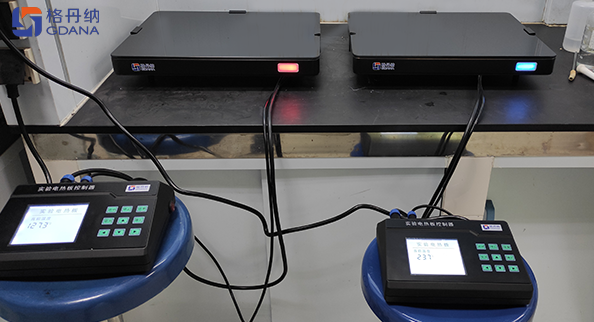

（格丹納實驗加熱板）

二、消解用試劑

濃鹽酸、濃硝酸、氫氟酸、高氯酸（試劑都為優級純）。

三、樣品制備

固體廢物樣品制備分為固體及半固體狀處理、固體廢物浸出液，具體分別如下：

固體廢物樣品的制備：對于固態或可干化的半固態樣品，準確稱取10g精確至0.01g樣品，自然風干或冷凍干燥，再次稱重精確至0.01g，研磨過100目篩備用。

固體廢物浸出液制備：

浸出液如不能及時進行分析，應加濃硝酸酸化(1L浸出液加入10ml硝酸)，并盡快消解，不要超過24h。

四、標準物質樣品

固廢標準樣品ISS-2。

五、加熱板消解固廢消解

采用實驗加熱板分別對固體及半固體狀、廢物浸出液進行消解，詳細方法如下：

固體及半固體狀消解方法

稱取0.1g～0.5g固廢樣品，精確至0.0001g，置于聚四氟乙烯坩鍋；對于液態或無需干化的半固態樣品，直接稱取0。5g精確至0。0001g樣品，置于聚四氟乙烯坩鍋。再向坩鍋中加入1ml實驗用水濕潤樣品，加入5ml濃鹽酸，然后放于實驗加熱板上，通過格丹納實驗加熱板分體式控制器設定加熱溫度為180℃～200C℃加熱至近干，取下稍冷。

加入5ml濃硝酸、5ml氫氟酸、3ml高氯酸，然后加蓋后于電熱板上180℃加熱至余液為2ml,繼續加熱，并搖動坩堝。當加熱至冒濃白煙時，加蓋使黑色有機碳化物分解。待坩堝壁上的黑色有機物消失后，開蓋，驅趕白煙并蒸至內容物呈粘稠狀。視消解情況，可補加3ml濃硝酸、3ml氫氟酸、1ml高氯酸，重復上述消解過程。取下坩堝稍冷，加入2ml硝酸溶液，溫熱溶解可溶性殘渣。冷卻后轉移至25ml容量瓶中，用適量硝酸溶液淋洗坩堝，將淋洗液全部轉移至容量瓶中，用硝酸溶液定容至標線，混勻，待測。同時做空白試樣。

注意事項:有機質含量較高的樣品，需提前加入5ml濃硝酸浸泡過夜。

固體廢物浸出液消解方法

量取固體廢物浸出液樣品25.0ml,然后置于100ml聚四氟乙烯坩堝中，加入5ml濃硝酸，然后放于實驗加熱板上，通過遠程控制器設置加熱時間及恒溫時間進行消解工作，啟動升溫180℃加熱消解1～2小時。若有顆粒物或沉淀，需滴加濃硝酸2ml繼續加熱消解，直至溶液澄清。用適量硝酸溶液淋洗坩堝，將淋洗液全部轉移至25ml容量瓶中，用硝酸溶液(定容至標線，混勻，待測。同時做空白試樣。

六、實驗方法精密度

采用固廢消解步驟五中的方法對固廢標準樣品ISS-2標準樣品進行消解，通過6次測定精密度結果如下表所示：

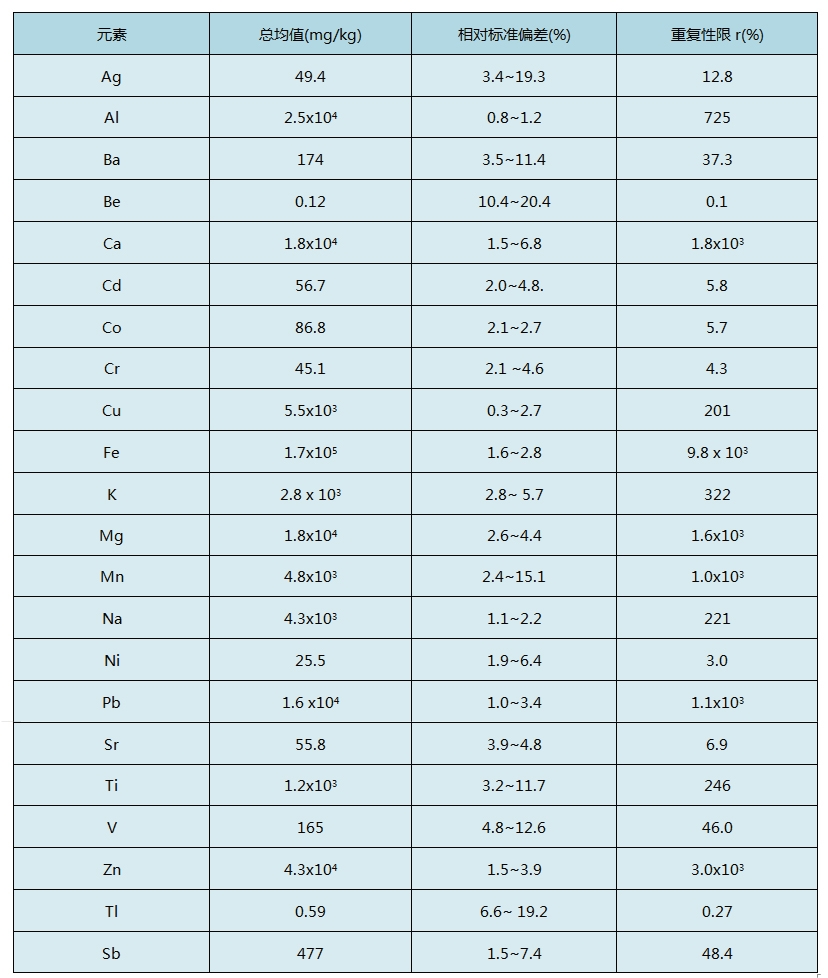

【加熱板消解固體廢物精密度】

如表得出，相對標準偏差范圍分別為：0.3%～20.4%，滿足實驗要求，數據可靠。

采用固廢消解步驟五中的方法對固體廢物中22種金屬元素浸提液標準樣品ISS-2樣品進行消解，經過6次測定分析得出精密度結果如下表：

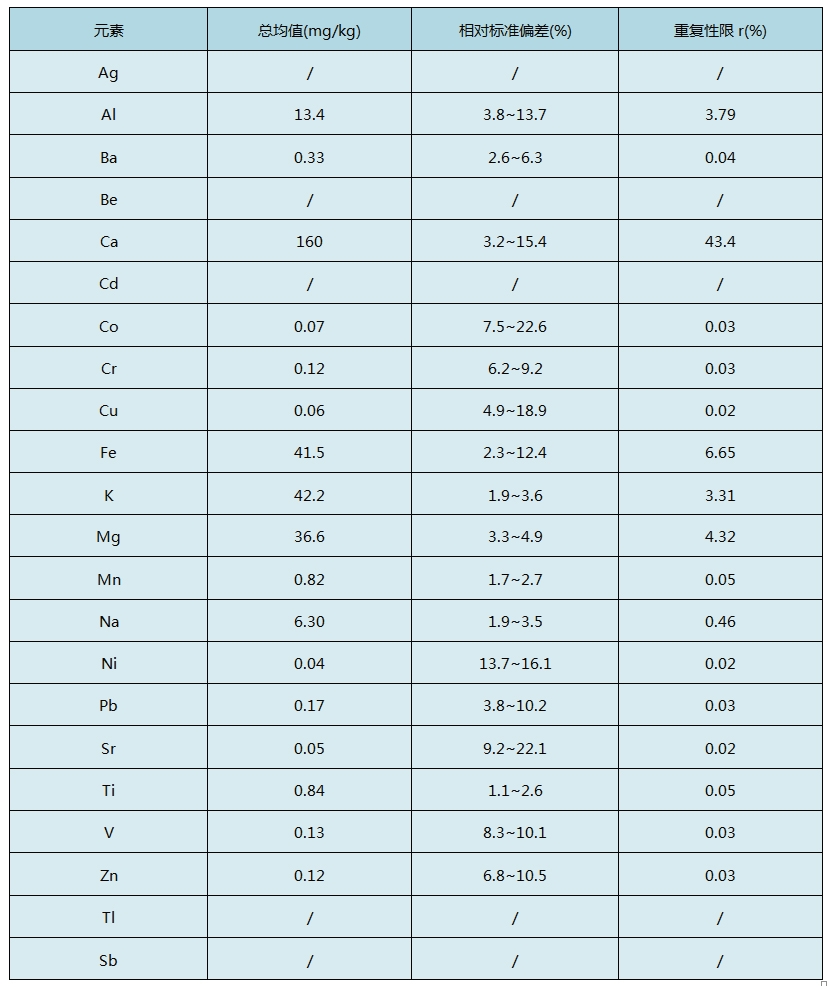

【加熱板消解固體廢物浸出液精密度】

從表中看出相對標準偏差范圍分別為:1.1%～22.6%，數據可靠，符合實驗室對固廢消解要求。

七、實驗結論

采用實驗加熱板對固體廢物進行前處理消解，測定22種金屬元素含量，該方法可靠，符合實驗室對固廢檢測的要求。格丹納實驗加熱板是玻璃陶瓷臺面，耐酸堿性高、耐高溫、易清潔；整機采用特氟龍涂層進行保護，耐腐蝕，更適合于理化實驗室使用；分體式設計更好的讓人員遠離實驗消解不被酸霧與熱源傷害到，安全、健康。
